Como um projeto de kit de ferramentas OEM passa do design à produção?

A transição de um conceito de ferramenta personalizada de um arquivo CAD para um produto pronto para o mercado envolve risco de capital significativo, orquestração complexa da cadeia de suprimentos e tolerâncias de engenharia rigorosas. Gerentes de compras e proprietários de marcas frequentemente enfrentam especificações de fabricação desalinhadas, custos inesperados de ferramentas e atraso no tempo de colocação no mercado ao adquirir ferramentas manuais personalizadas. Uma transição mal gerenciada do protótipo para a produção em massa compromete a integridade do produto e a reputação da marca. A mitigação desses riscos requer um fluxo de trabalho rigoroso e faseado do Fabricante de Equipamento Original (OEM). Este guia detalha a avaliação técnica, os marcos de validação e os estágios de produção necessários para lançar com sucesso um projeto de kit de ferramentas OEM .

• O Design for Manufacturing (DFM) determina a lucratividade: a colaboração antecipada na seleção de materiais e tolerâncias evita modificações dispendiosas no molde durante a fase de ferramental.
• A verificação de fábrica evita falhas estruturais: a verificação dos recursos de testes internos de um parceiro OEM e da transparência da cadeia de suprimentos é tão crítica quanto o próprio projeto CAD.
• A Inspeção do Primeiro Artigo (FAI) é o marco crítico de aprovação/não aprovação: testes rigorosos de amostras de pré-produção em relação aos padrões ANSI/DIN não são negociáveis ​​antes da aprovação da produção em massa.
• Escalabilidade de impacto de embalagem e configuração: A escolha entre uma caixa modular de alumínio ou um chassi rolante para serviço pesado afeta diretamente a logística de envio, o tempo de montagem e a economia da unidade final.
• A proteção da PI exige limites contratuais e operacionais: a proteção da propriedade intelectual envolve NDAs rigorosos, fabricação compartimentada e propriedade clara de moldes personalizados.

Definindo o escopo e os critérios de sucesso para um conjunto de ferramentas profissionais

Estabelecer os requisitos técnicos básicos e as expectativas de desempenho do usuário final antes de contratar uma instalação OEM evita capacidades desalinhadas. Você deve definir propriedades metalúrgicas exatas, tolerâncias de carga e restrições espaciais antes de cortar qualquer aço para moldes.

Estabelecendo Requisitos do Usuário Final e Tolerâncias de Carga

Identifique o público-alvo para determinar os requisitos de torque, padrões de isolamento e necessidades ergonômicas. A mecânica da aviação exige conformidade rigorosa com danos por objetos estranhos (FOD) e tolerâncias dimensionais precisas. Os eletricistas industriais exigem isolamento com certificação VDE e classificação para 1000V. Os técnicos automotivos precisam de resistência ao impacto de alto torque e alças resistentes a produtos químicos que resistam a fluidos de freio e desengordurantes.

Defina as propriedades metalúrgicas necessárias com base no desgaste esperado e na resistência ao cisalhamento. O cromo vanádio (Cr-V) serve como padrão da indústria para chaves e soquetes devido ao seu equilíbrio entre dureza e resistência à corrosão. O S2 Steel oferece resistência superior ao choque, tornando-o obrigatório para brocas de alto impacto e chaves sextavadas. Especifique as faixas exatas de dureza Rockwell (HRC) necessárias para cada categoria de ferramenta. Os soquetes normalmente exigem HRC 42-48, enquanto os alicates de corte exigem HRC 58-62 nas arestas de corte.

Selecionando a configuração e o alojamento corretos

Avalie os requisitos estruturais para um de alta capacidade conjunto de ferramentas de laminação . Especifique as classificações de carga dos rodízios, exigindo rodas de poliuretano com rolamentos de esferas duplos capazes de suportar pelo menos 300 libras por rodízio. A durabilidade da alça telescópica requer aço tubular de alto calibre ou alumínio extrudado para evitar dobras sob carga total. As corrediças das gavetas devem apresentar mecanismos de rolamento de esferas com capacidade mínima de 100 lb por gaveta, incorporando fechamento suave ou retenção de retenção para evitar abertura acidental durante o transporte.

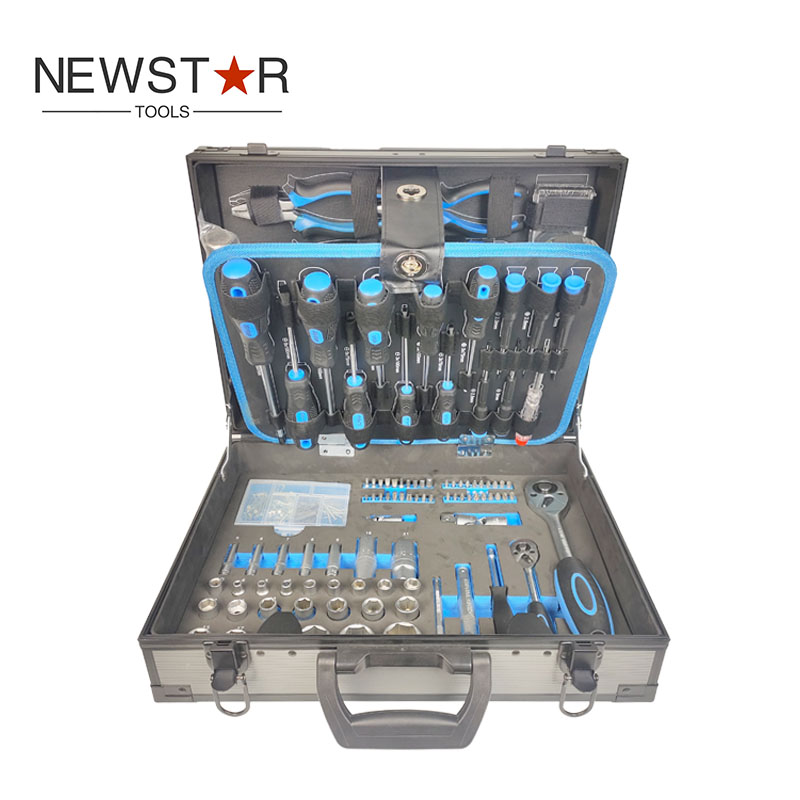

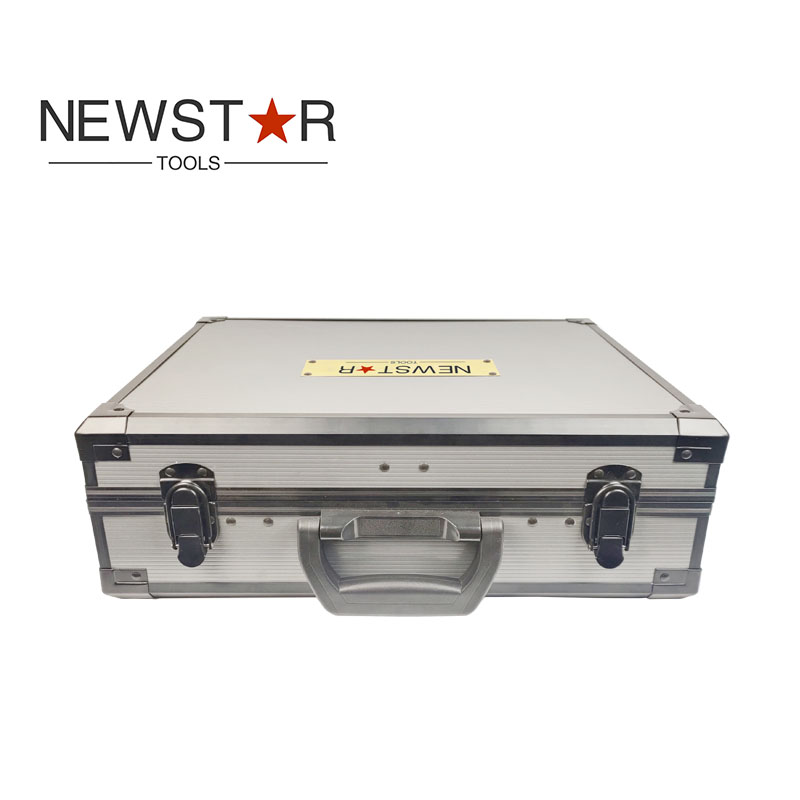

Avalie a relação peso/durabilidade para um conjunto de ferramentas com caixa de alumínio . Concentre-se em cantos de aço reforçados, travas de alternância resistentes e dobradiças contínuas de piano. O interior requer inserções de espuma EVA personalizadas. Especifique espuma EVA de células fechadas de alta densidade, roteada via CNC para perfis exatos de ferramentas. Isso garante que as ferramentas permaneçam seguras durante testes de queda e vibrações intensas.

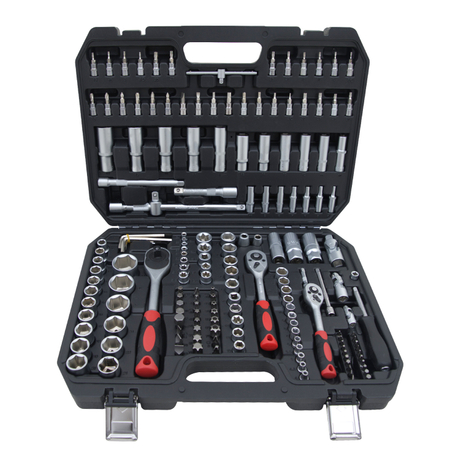

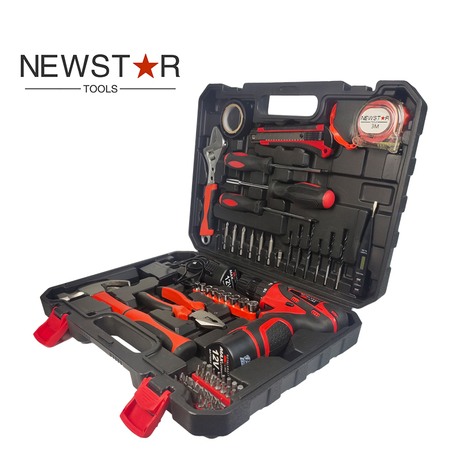

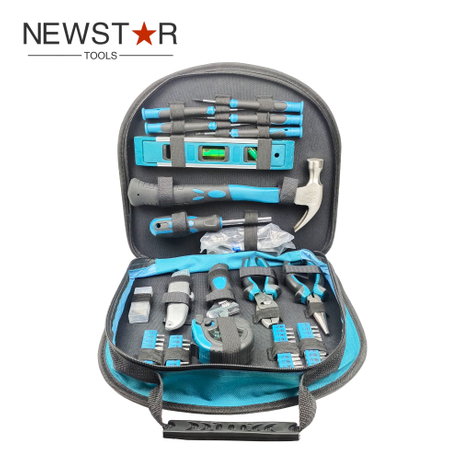

Determine a matriz de ferramentas específica necessária para um conjunto abrangente de ferramentas manuais multifuncionais . Evite inclusões redundantes que acrescentam peso sem utilidade. Otimize a eficiência espacial aninhando ferramentas menores no espaço negativo de alças maiores. Mapeie a lista exata de materiais para a matriz da ferramenta, garantindo uma progressão lógica de tamanhos de unidades (1/4', 3/8', 1/2') e equivalentes métricos/SAE.

Avaliando o parceiro OEM quanto à competência técnica e segurança IP

Estabeleça critérios rigorosos para selecionar uma fábrica OEM. Verifique seus laboratórios de testes no local. Uma instalação competente deve possuir espectrômetros de emissão óptica para verificar a composição do aço bruto. Eles precisam de câmaras de névoa salina para testar a durabilidade do cromo e testadores de ciclo de vida para mecanismos de catraca. Realizar auditorias físicas de fábrica com foco em sistemas de gestão da qualidade. Verifique a conformidade com a ISO 9001 e rastreie a cadeia de fornecimento de matéria-prima até a siderúrgica.

Implemente salvaguardas legais e operacionais para proteger geometrias de ferramentas proprietárias. Use NDAs multipartidos. Compartimentalize a produção de componentes de ferramentas em diferentes subfornecedores. Faça com que uma instalação forje as peças de aço, outra cuide da moldagem por injeção de plástico para as alças e uma terceira gerencie a montagem final. Isso evita que qualquer fábrica possua o pacote completo de dados técnicos do seu produto.

Fase 1: Design para Fabricação (DFM) e Prototipagem

A adaptação de projetos conceituais para corresponder às realidades físicas das máquinas de chão de fábrica requer uma fase de DFM dedicada. Os engenheiros devem traduzir conceitos estéticos em geometria fabricável.

Traduzindo Conceitos em Especificações Fabricáveis

Converta modelos 3D iniciais em desenhos técnicos 2D prontos para produção. Detalhe tolerâncias dimensionais, acabamentos de superfície e ângulos de inclinação. As matrizes de forjamento requerem ângulos de inclinação específicos (normalmente de 3 a 5 graus) para permitir que a peça bruta de aço quente se solte da matriz. As alças moldadas por injeção precisam de espessura de parede uniforme para evitar marcas de pia durante o resfriamento.

Aproveite os dados existentes de fornecimento do fabricante para identificar componentes prontos para uso. A integração de fixadores padronizados, perfis de broca de acionamento padrão e mecanismos de mola comuns minimiza os requisitos de ferramentas personalizadas. Isto acelera o desenvolvimento e reduz as despesas de capital iniciais. Crie uma lista de materiais (BOM) altamente detalhada. Especifique classes de aço bruto (por exemplo, 50BV30 para soquetes), compostos de monômeros plásticos (por exemplo, TPR e PP para cabos de dois componentes) e tratamentos de superfície (por exemplo, cromagem espelhada, acabamento acetinado fosco ou óxido preto).

Validação de protótipo e testes funcionais

Utilize usinagem CNC ou impressão 3D de metal para criar protótipos físicos. Avalie as restrições ergonômicas e espaciais no layout alvo. Protótipos usinados permitem que os engenheiros testem o diâmetro do punho, o equilíbrio e a sensação tátil da ferramenta antes de cortar moldes de produção caros.

Conduza testes de estresse preliminares para identificar possíveis pontos de falha. Aplique cargas estáticas nas garras da chave para medir a deflexão. Teste os dentes da engrenagem da catraca quanto à resistência ao cisalhamento sob torque máximo. Identificar uma seção transversal fraca em um protótipo custa algumas centenas de dólares para ser corrigido em CAD. Descobrir a mesma falha depois de usinar uma matriz de forjamento de US$ 20 mil destrói os orçamentos do projeto.

Fase 2: Ferramentas, Amostragem e Liberação de Não Produção (NPR)

A avaliação do investimento de capital em moldes e a validação do resultado inicial constituem o núcleo da fase NPR. Esta etapa faz a transição do projeto dos arquivos digitais para o aço físico.

Criação de moldes e compensações de investimento em ferramentas

Analise o custo-benefício de moldes de cavidade única versus moldes de múltiplas cavidades. Os moldes de cavidade única custam menos inicialmente, mas produzem taxas de produção mais baixas, adequados para ferramentas especiais de baixo volume. Os moldes com múltiplas cavidades exigem um capital inicial mais elevado, mas reduzem drasticamente o custo por unidade para itens de alto volume, como soquetes padrão ou cabos de chaves de fenda. Estabeleça uma propriedade contratual clara de todas as ferramentas, matrizes e moldes personalizados. O contrato deve indicar explicitamente que o comprador é o proprietário dos moldes no momento do pagamento final, evitando que a fábrica utilize suas matrizes proprietárias para fabricar ferramentas para concorrentes.

Avaliando a inspeção do primeiro artigo (FAI) e os marcos da NPR

Execute uma revisão abrangente das primeiras amostras fora da ferramenta (amostras T1). Meça dimensões físicas em relação aos dados CAD usando Máquinas de Medição por Coordenadas (CMM). Garanta o cumprimento absoluto da ficha técnica. Documente as modificações necessárias nas ferramentas para corrigir rebarbas, marcas de afundamento ou imprecisões dimensionais.

A fase NPR requer paciência. Apressar a aprovação das amostras T1 ou T2 inevitavelmente leva a altas taxas de defeitos durante a produção em massa. Exija amostras físicas enviadas à sua equipe de engenharia para verificação independente. Não confie apenas nos relatórios de inspeção fornecidos pela fábrica.

Fase 3: Garantia de Qualidade e Conformidade na Fabricação de Ferramentas

Garantir que o produto fabricado atenda aos padrões regulatórios internacionais e específicos do setor garante segurança e desempenho em campo. A garantia de qualidade deve ser integrada na linha de produção e não apenas tratada como um processo de classificação final.

Lentes de avaliação padrão da indústria

Verifique a conformidade com padrões relevantes, como DIN (Deutsches Institut für Normung), ANSI (American National Standards Institute) ou especificações ISO. Esses padrões determinam os pontos mínimos de falha de torque, tolerâncias dimensionais para engate dos fixadores e dureza do material. Por exemplo, uma catraca de 1/2 polegada em conformidade com ANSI deve suportar uma carga de torque mínima específica sem deslizamento da engrenagem ou deformação da bigorna.

Implemente protocolos de teste especializados para ferramentas isoladas. A certificação VDE para segurança elétrica exige que as ferramentas sejam submetidas a um teste de banho-maria de 10.000 volts para garantir a segurança do usuário em condições operacionais de 1.000 volts. As ferramentas também devem passar por testes de impacto a frio e avaliações de retardamento de chama para manter sua classificação VDE.

Certificações de materiais e testes de dureza

Exigir certificados de matéria-prima (relatórios de teste de fábrica) do OEM. Esses documentos verificam a composição química exata do lote de aço, garantindo os percentuais corretos de carbono, cromo, vanádio e molibdênio. Realize testes de dureza Rockwell (HRC) em amostras de produção. Teste vários pontos na ferramenta para garantir um tratamento térmico uniforme. Uma chave inglesa com mandíbula dura, mas cabo macio, dobrará sob carga. A análise metalúrgica, incluindo o exame da microestrutura, confirma o revenido adequado e a ausência de microfraturas internas.

1. Extrair amostras aleatórias do lote de tratamento térmico.
2. Lixe e dê polimento à superfície de teste para garantir leituras precisas de HRC.
3. Execute três recuos por ferramenta e calcule a média dos resultados.
4. Faça referência cruzada da HRC média com a especificação de engenharia.
5. Coloque em quarentena e retempere todos os lotes que estejam fora da janela de tolerância aceitável.

Fase 4: Dimensionamento para produção e montagem em massa

O gerenciamento da logística de fabricação de alto volume, a consolidação do produto final e a comunicação de engenharia determinam o sucesso final do lançamento. As linhas de montagem devem operar com precisão para manter a economia da unidade.

Sincronização da cadeia de suprimentos para componentes

Coordene os prazos de entrega entre vários subfornecedores. Instalações de forjamento de aço, moldadores por injeção de plástico e fabricantes de caixas operam em horários diferentes. Um atraso na produção de espuma EVA interrompe toda a linha de montagem, mesmo que todas as ferramentas de aço estejam acabadas. Implemente pontos de verificação de rastreamento de lote e controle de qualidade em cada estágio de submontagem. Atribua números de lote exclusivos a cada execução de produção para facilitar a rastreabilidade em caso de falha em campo.

Montagem final, embalagem e rotulagem

Padronize o processo da linha de montagem. Os trabalhadores que inserem ferramentas em bandejas de espuma EVA ou caixas moldadas por sopro devem seguir rigorosos procedimentos operacionais padrão (SOPs) para garantir que não permaneçam espaços vazios. Aplique marcas personalizadas por meio de gravação a laser em componentes de aço, tampografia em alças de plástico ou moldagem por injeção de duas cores para integração permanente do logotipo. Finalize embalagens industriais ou de varejo projetadas para resistir ao estresse do frete internacional. Realize testes de queda ISTA nas caixas master totalmente carregadas para verificar se a embalagem protege as ferramentas pesadas durante o transporte.

Fechando o Ciclo: Integrando Dados do Chão de Produção à Engenharia de Projeto

Estabeleça protocolos de comunicação formais para fornecer dados de montagem do mundo real à equipe de engenharia. Rastreie problemas de empilhamento de tolerância onde peças individuais atendem às especificações, mas a montagem final emperra ou se ajusta mal. Monitore as métricas da taxa de rendimento para identificar etapas específicas de fabricação que causam altas taxas de refugo. Utilize este feedback da área de produção para atualizar os modelos CAD principais e as diretrizes DFM. A melhoria contínua do produto agiliza a fabricação para execuções de produção subsequentes e reduz a taxa geral de defeitos.

Riscos de implementação e estratégias de mitigação

Identificar pontos comuns de falha em parcerias OEM permite estabelecer defesas proativas. A fabricação de ferramentas personalizadas envolve riscos inerentes que devem ser gerenciados por meio de rígidos controles contratuais e operacionais.

Gerenciando prazos de entrega e quantidades mínimas de pedido (MOQs)

O capital vinculado a estoques excessivos devido a MOQs elevados apresenta um grande risco financeiro. As rupturas de stock causadas por prazos de produção prolongados prejudicam a reputação da marca e perturbam a distribuição a retalho. Negocie estruturas de preços escalonadas e cronogramas de entrega em fases. Estabelecer acordos de estoque regulador para matérias-primas críticas. Ao pagar à fábrica para manter o aço bruto ou peças forjadas em estoque, você pode reduzir drasticamente o tempo de entrega para as execuções de produção subsequentes sem se comprometer com produtos totalmente acabados.

Prevenindo aumento de escopo e excesso de custos

Mudanças incrementais no projeto durante a fase de ferramentas levam a aumentos exponenciais de custos e graves atrasos no cronograma. Mover a colocação de um logotipo ou alterar o contorno da alça após o corte dos moldes requer usinagem ou soldagem EDM dispendiosa. Aplique um congelamento rigoroso do projeto antes do início do ferramental. Exigir ordens formais de alteração de engenharia (ECOs) para quaisquer modificações subsequentes. O ECO deve incluir uma análise detalhada de impacto de custo e tempo, forçando as partes interessadas a justificar a mudança em relação ao orçamento do projeto e à data de lançamento.

Conclusão

A transição bem-sucedida de um projeto OEM do design para a produção exige tratar o fabricante como um parceiro de engenharia, em vez de um fornecedor transacional. O sucesso depende de um DFM rigoroso, de protocolos FAI rigorosos e de ciclos contínuos de feedback entre a área de produção e a sala de design. Ao avaliar parceiros OEM para um conjunto de ferramentas profissionais , priorize fábricas que demonstrem recursos internos de ferramentas, fornecimento transparente de materiais, conformidade documentada com os padrões ANSI/DIN e um histórico comprovado de proteção da propriedade intelectual do cliente.

• Compile um pacote abrangente de dados técnicos (TDP) detalhando todas as especificações de materiais, tolerâncias e arquivos CAD 2D/3D.
• Elabore e execute um Acordo de Não Divulgação (NDA) mútuo antes de compartilhar quaisquer projetos proprietários com fábricas em potencial.
• Emita uma solicitação de cotação (RFQ) para um grupo pré-selecionado de fabricantes avaliados para comparar custos de ferramentas e preços unitários.
• Agende uma revisão preliminar do DFM com a fábrica escolhida para garantir as especificações do material e identificar modificações que reduzam custos.
• Estabeleça um protocolo de inspeção claro e assine a amostra dourada antes de autorizar a primeira produção em massa.

Perguntas frequentes

P: Quanto tempo leva para mover um conjunto de ferramentas personalizado do projeto para a produção em massa?

R: O cronograma normalmente varia de 4 a 8 meses. O DFM e a prototipagem levam de 4 a 6 semanas. O ferramental e a amostragem requerem de 6 a 10 semanas. A produção em massa acrescenta mais 6 a 8 semanas, dependendo da complexidade, disponibilidade de material e capacidade da fábrica.

P: Qual é a diferença entre OEM e ODM para ferramentas manuais?

R: OEM (Fabricante de Equipamento Original) significa que a fábrica produz um produto baseado inteiramente em seu projeto personalizado e especificações de engenharia. ODM (Fabricante de Design Original) significa que a fábrica fornece um produto existente e pré-projetado que você pode marcar ou modificar ligeiramente.

P: Como os custos de ferramentas são gerenciados durante a fase NPR?

R: Os custos de ferramentas geralmente são pagos antecipadamente ou amortizados em um volume de produção definido. Contratos claros devem indicar que você é o proprietário dos moldes, uma vez pagos, evitando que a fábrica use suas matrizes proprietárias para fabricar ferramentas para outros clientes.

P: Quais materiais são melhores para um conjunto de ferramentas com caixa de alumínio?

R: Ligas de alumínio de alta qualidade como 6061 são preferidas para a estrutura externa devido à sua excelente relação resistência-peso. O interior deve utilizar espuma EVA de alta densidade fresada por CNC para fixar as ferramentas adequadamente e absorver o impacto durante o transporte.

P: Por que a Inspeção do Primeiro Artigo (FAI) é tão crítica?

R: A FAI verifica se o processo de produção pode produzir consistentemente peças que atendam às suas especificações exatas. Ele serve como ponto de verificação final para detectar erros dimensionais, cosméticos ou metalúrgicos antes do início da produção em massa, evitando defeitos dispendiosos em grande escala.
